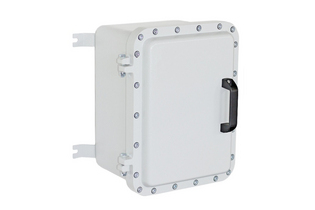

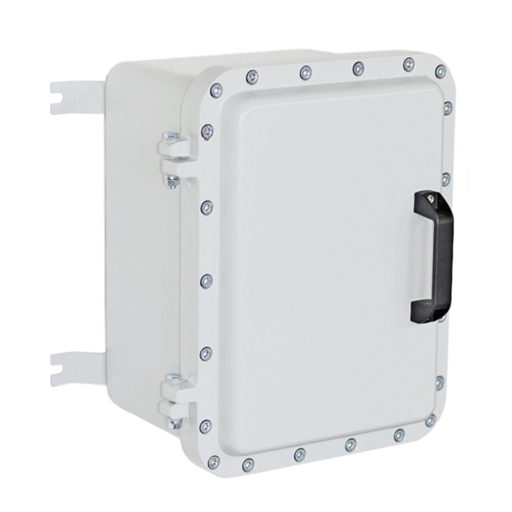

Взрывозащищенная коробка Спектрон-КВ-Exd-А-ЭП 441х356х226 для размещения коммутационного, передающего, принимающего, контрольного, управляющего и другого электротехнического оборудования и приборов во взрывоопасных зонах.
Маркировка взрывозащиты 1Ex db IIC Т6...Т3 Gb X (кроме ацетилена) / Ex tb IIIC T85°C…T200°C Db X позволяет применять коробку во взрывоопасных зонах «1» и «2» классов в помещениях и на открытых площадках вне помещений. Материал корпуса – алюминиевый сплав с полимерным порошковым покрытием. Рекомендуется для применения во зонах, не содержащих агрессивную среду. Наивысшая степень пыле- и водозащищенности IP66/IP68. Коробка имеет высочайшие характеристики по прочности.
Предлагается широкий спектр габаритов корпуса взрывозащищенной коробки, что позволяет подобрать исполнение для максимально эффективного использования ее внутреннего пространства.
Коробки производятся с утеплением и электрическим подогревом. Рабочая температура поддерживается автоматически. Крышка коробки имеет уплотнительную прокладку по периметру и крепится с помощью болтов из оцинкованной стали с цилиндрической головкой и шестигранным углублением под ключ. Для удобства монтажа и обслуживания выполнена дополнительная поддержка крышки на корпусе с помощью шарнирных петель
Количество и расположение кабельных вводов оговаривается при заказе. Кабельные вводы в стоимость коробки не входят, полная цена изделия с кабельными вводами уточняется при заказе.
К комплектации доступно следующее оборудование:
- Спектрон-РМ-02 - Рама монтажная для монтажа взрывозащищенных коробок Спектрон-КВ-Exd-А 780х690х435, Спектрон-КВ-Exd-А 780х690х325, Спектрон-КВ-Exd-Н 780х690х435, Спектрон-КВ-Exd-Н 780х690х310 и их модификаций с электроподогревом при отсутствии стен или других строительных конструкций;
- Спектрон-РМ-03 - Рама монтажная для монтажа взрывозащищенных коробок Спектрон-КВ-Exd-А 630x440x370, Спектрон-КВ-Exd-А 630x440x270, Спектрон-КВ-Exd-Н 635х465х355, Спектрон-КВ-Exd-Н 635х465х255 и их модификаций с электроподогревом при отсутствии стен или других строительных конструкций.
Предусмотрены места для подключения заземления - на наружной стенке, на внутренней стенке и на внутренней стороне крышки коробки. В основании коробки предусмотрены 4 монтажные проушины для крепления на стене (у коробок большого размера 6 монтажных проушин). Литые коробки из алюминия комплектуются стальными монтажными кронштейнами с проушинами, которые крепятся к днищу коробки. Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска изготовителем.
Технические характеристики
Параметры |
Значение |
||||
|
Маркировка взрывозащиты |
1Ex db IIC Т6...Т3 Gb X (кроме ацетилена) / Ex tb IIIC T85°C…T200°C Db X |
||||
|
Материал корпуса |
Алюминиевый сплав |
||||
|
Максимальное коммутируемое напряжение, В |
250 DC, 800 АС |
||||
|
Максимальный коммутируемый ток, А |
520 А VDC, 57 А VАС |
||||
|
Температурный диапазон, ºC |
Т6 |
–70 ÷ +80 |
|||
|
Т5 |
–70 ÷ +95 |
||||
|
Т4 |
–70 ÷ +130 |
||||
|
Т3 |
–70 ÷ +180 |
||||
|
Степень защиты оболочкой по ГОСТ 14254 |
IP66/IP68 |
||||
|
Климатическое исполнение |
УХЛ1, ОМ1 |
||||
| Мощность обогрева, Вт |
441х356х196 441х356х266 |
100 | |||
|
570х370х240 570х370х300 662х466х165 662х466х237 725х525х360 909х693х298 909х693х398 |
200 | ||||
|
Крепление крышки |
Крышка на шарнирах съемная, фиксируется болтами из оцинкованной стали с цилиндрической головкой под шестигранный ключ |
||||
|
Монтаж коробки |
Внешние крепежные проушины 4 шт (у коробок с максимальными габаритными размерами – 6 шт) |
||||
|
Монтаж внутри корпуса |
Комплектная монтажная панель |
||||
|
Заземление |
Наружное и внутреннее |
||||
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 |
I |
||||
Наружные и внутренние размеры коробок
|
Наименование взрывозащищенной коробки |
Размеры, мм |
Масса кг
|
||||||||||||
|
Наружные |
Внутренние |
Монтажная панель |
Крепежные |
|||||||||||
|
А, мм |
В, мм |
С, мм |
a, мм | b, мм | c, мм |
a1, мм |
b1, мм |
D, мм |
E, мм |
F, мм |
f |
|||
|
Спектрон-КВ-Exd-А-ЭП 441х356х196 |
441 |
356 |
196 |
354 | 260 | 131 | 334 | 240 |
300 |
370 |
12 |
М10 |
30 |
|
|
Спектрон-КВ-Exd-А-ЭП 441х356х266 |
441 |
356 |
266 |
354 | 260 | 208 | 334 | 240 |
300 |
370 |
12 |
М10 |
32 |
|
|
Спектрон-КВ-Exd-А-ЭП 570х370х240 |
570 |
370 |
240 |
466 | 266 | 192 | 437 | 237 |
400 |
385 |
12 |
М10 |
36 |
|
|
Спектрон-КВ-Exd-А-ЭП 570х370х300 |
570 |
370 |
300 |
466 | 266 | 192 | 437 | 237 |
400 |
385 |
12 |
М10 |
36 |
|
Максимальное количество кабельных вводов по сторонам коробок
|
Наименование взрывозащищенной коробки |
Сторона установки кабельных вводов |
Присоединительная резьба кабельных вводов |
|||||||
|
М20 |
М25 |
М32 |
М40 |
М50 |
М63 |
М75 |
М90 |
||
|
Количество кабельных вводов на стороне |
|||||||||
|
Спектрон-КВ-Exd-А-ЭП 441х356х196 |
А, В |
11 |
11 |
6 |
4 |
4 |
3 |
2 |
- |
|
Б, Г |
6 |
6 |
3 |
2 |
2 |
1 |
1 |
- |
|
|
Спектрон-КВ-Exd-А-ЭП 441х356х266 |
А, В |
12 |
12 |
6 |
6 |
4 |
4 |
2 |
- |
|
Б, Г |
9 |
9 |
4 |
4 |
2 |
2 |
1 |
1 |
|
|
Спектрон-КВ-Exd-А-ЭП 570х370х240 |
А, В |
15 |
15 |
8 |
6 |
6 |
3 |
2 |
1 |
|
Б, Г |
6 |
6 |
3 |
2 |
2 |
1 |
1 |
1 |
|
|
Спектрон-КВ-Exd-А-ЭП 570х370х300 |
А, В |
15 |
15 |
8 |
6 |
6 |
3 |
2 |
1 |
|
Б, Г |
6 |
6 |
3 |
2 |
2 |
1 |
1 |
1 |
|
