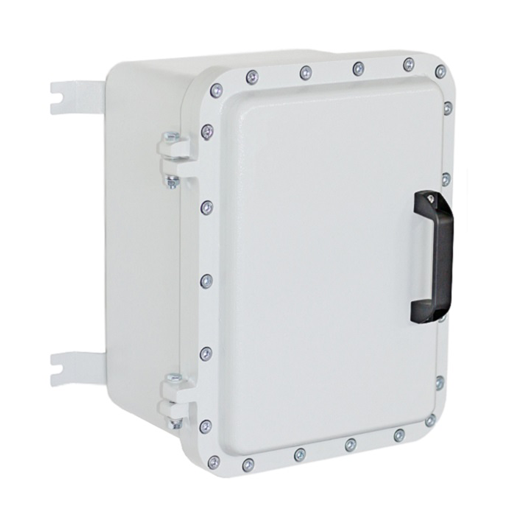

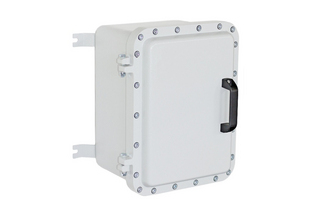

Взрывозащищенная коробка Спектрон-КВ-Exd-А 319х219х135 для размещения коммутационного, передающего, принимающего, контрольного, управляющего и другого электротехнического оборудования и приборов во взрывоопасных зонах.
Маркировка взрывозащиты 1Ex db IIC Т6...Т3 Gb X (кроме ацетилена) / Ex tb IIIC T85°C…T200°C Db X позволяет применять коробку во взрывоопасных зонах «1» и «2» классов в помещениях и на открытых площадках вне помещений
Материал корпуса – алюминиевый сплав с полимерным порошковым покрытием. Рекомендуется для применения во зонах, не содержащих агрессивную среду
Наивысшая степень пыле- и водозащищенности IP66/IP68
Коробка имеет высочайшие характеристики по прочности
Предлагается широкий спектр габаритов корпуса взрывозащищенной коробки, что позволяет подобрать исполнение для максимально эффективного использования ее внутреннего пространства
Для применения на открытой площадке вне помещения производятся утепленные коробки с подогревом
Крышка коробки имеет уплотнительную прокладку по периметру и крепится с помощью болтов из оцинкованной стали с цилиндрической головкой и шестигранным углублением под ключ
Для удобства монтажа и обслуживания выполнена дополнительная поддержка крышки на корпусе с помощью шарнирных петель
Количество и расположение кабельных вводов оговаривается при заказе. Максимальное количество вводов для каждой стороны коробки смотреть в таблице 2 (вкладка ХАРАКТЕРИСТИКИ). Кабельные вводы в стоимость коробки не входят, полная цена изделия с кабельными вводами уточняется при заказе.
Предусмотрены места для подключения заземления - на наружной стенке, на внутренней стенке и на внутренней стороне крышки коробки
В основании коробки предусмотрены 4 монтажные проушины для крепления на стене (у коробок большого размера 6 монтажных проушин). Литые коробки из алюминия комплектуются стальными монтажными кронштейнами с проушинами, которые крепятся к днищу коробки
Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска изготовителем.
Технические характеристики
Параметры |
Значение |
||||
|
Маркировка взрывозащиты |
1Ex db IIC Т6...Т3 Gb X (кроме ацетилена) / Ex tb IIIC T85°C…T200°C Db X |
||||
|
Материал корпуса |
Алюминиевый сплав |
||||
|
Максимальное коммутируемое напряжение, В |
250 DC, 800 АС |
||||
|
Максимальный коммутируемый ток, А |
520 А VDC, 57 А VАС |
||||
|
Температурный диапазон, ºC |
Т6 |
–70 ÷ +80 |
|||
|
Т5 |
–70 ÷ +95 |
||||
|
Т4 |
–70 ÷ +130 |
||||
|
Т3 |
–70 ÷ +180 |
||||
|
Степень защиты оболочкой по ГОСТ 14254 |
IP66/IP68 |
||||
|
Климатическое исполнение |
УХЛ1, ОМ1 |
||||
|
Крепление крышки |
Крышка на шарнирах съемная, фиксируется болтами из оцинкованной стали с цилиндрической головкой под шестигранный ключ |
||||
|
Монтаж коробки |
Внешние крепежные проушины 4 шт (у коробок с максимальными габаритными размерами – 6 шт) |
||||
|
Монтаж внутри корпуса |
Комплектная монтажная панель |
||||
|
Заземление |
Наружное и внутреннее |
||||
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 |
I |
||||
Наружные и внутренние размеры коробок
|
Наименование взрывозащищенной коробки |
Размеры, мм |
Масса кг
|
||||||||||||
|
Наружные |
Внутренние |
Монтажная панель |
Крепежные |
|||||||||||
|
А, мм |
В, мм |
С, мм |
a, мм | b, мм | c, мм |
a1, мм |
b1, мм |
D, мм |
E, мм |
F, мм |
f |
|||
|
Спектрон-КВ-Exd-А 302х276х119 |
302 |
276 |
119 |
210 | 185 | 70 | 191 | 165 |
140 |
300 |
12 |
М8 |
11 |
|
|
Спектрон-КВ-Exd-А 302х276х189 |
302 |
276 |
189 |
210 | 185 | 135 | 191 | 165 |
170 |
300 |
12 |
М8 |
13 |
|
|
Спектрон-КВ-Exd-А 441х356х196 |
441 |
356 |
196 |
354 | 260 | 131 | 334 | 240 |
300 |
370 |
12 |
М10 |
30 |
|
|
Спектрон-КВ-Exd-А 441х356х266 |
441 |
356 |
266 |
354 | 260 | 208 | 334 | 240 |
300 |
370 |
12 |
М10 |
32 |
|
|
Спектрон-КВ-Exd-А 570х370х240 |
570 |
370 |
240 |
466 | 266 | 192 | 437 | 237 |
400 |
385 |
12 |
М10 |
36 |
|
|
Спектрон-КВ-Exd-А 570х370х300 |
570 | 370 | 300 | 466 | 266 | 245 | 437 | 237 | 400 | 385 | 12 | М10 | 39 | |
Максимальное количество кабельных вводов по сторонам коробок
|
Наименование взрывозащищенной коробки |
Сторона установки кабельных вводов |
Присоединительная резьба кабельных вводов |
|||||||
|
М20 |
М25 |
М32 |
М40 |
М50 |
М63 |
М75 |
М90 |
||
|
Количество кабельных вводов на стороне |
|||||||||
|
Спектрон-КВ-Exd-А 302х276х119 |
А, В |
3 |
3 |
3 |
- |
- |
- |
- |
- |
|
Б, Г |
2 |
2 |
2 |
- |
- |
- |
- |
- |
|
|
Спектрон-КВ-Exd-А 302х276х189 |
А, В |
3 |
3 |
3 |
2 |
2 |
2 |
1 |
- |
|
Б, Г |
2 |
2 |
2 |
2 |
2 |
2 |
1 |
- |
|
|
Спектрон-КВ-Exd-А 441х356х196 |
А, В |
11 |
11 |
6 |
4 |
4 |
3 |
2 |
- |
|
Б, Г |
6 |
6 |
3 |
2 |
2 |
1 |
1 |
- |
|
|
Спектрон-КВ-Exd-А 441х356х266 |
А, В |
12 |
12 |
6 |
6 |
4 |
4 |
2 |
- |
|
Б, Г |
9 |
9 |
4 |
4 |
2 |
2 |
1 |
1 |
|
|
Спектрон-КВ-Exd-А 570х370х240 |
А, В |
15 |
15 |
8 |
6 |
6 |
3 |
2 |
1 |
|
Б, Г |
6 |
6 |
3 |
2 |
2 |
1 |
1 |
1 |
|
|
Спектрон-КВ-Exd-А 570х370х300 |
А, В |
15 |
15 |
8 |
6 |
6 |
3 |
2 |
1 |
|
Б, Г |
6 |
6 |
3 |
2 |
2 |
1 |
1 |
1 |
|
