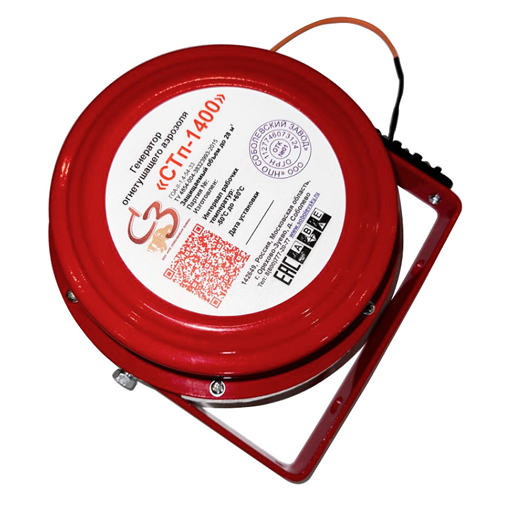

Генератор огнетушащего аэрозоля СТп-1400 – генератор огнетушащего аэрозоля с массой аэрозолеобразующего заряда 1.4 кг и электрическим способом запуска, предназначенный для оперативного тушения воспламененных электроустановок (Е), твердых (А2) и жидких (В) горючих веществ по всему объему защищаемого объекта. Эффективно применяется в автоматических установках пожаротушения помещений складов и производств, жилых и общественных зданий, различных электротехнических объектов (электрощитовые, трансформаторные подстанции, кабельные каналы и тоннели) под напряжением до 40 кВ, серверных, АТС и радиоузлов, пожароопасных отсеков транспортных средств (автотранспорт, дизельные и электропоезда, локомотивы, вагоны спец. назначения) и других стационарных или передвижных объектов, где тушение прочими способами не рекомендовано в связи с возможностью повреждения оборудования или материально-культурных ценностей.
Конструкция
Генератор представляет собой прочный металлический корпус из 2-х частей, соединенных болтовыми креплениями, между которыми предусмотрена специальная сопловая щель для выхода ОТВ. Внутри размещен аэрозолеобразующий заряд массой 1.4 кг. Для монтажа на несущие конструкции генератор снабжен П-образным металлическим кронштейном.
Способ запуска
Пуск модуля происходит в течение 3 секунд с момента поступления токового импульса 12-24 В, источниками которого могут быть:
- автоматические устройства (приемно-контрольные приборы, сигнально-пусковые устройства и др.);
- устройства ручного пуска (кнопки).
Принцип действия
Поступающий на электроактиватор токовый импульс приводит к воспламенению аэрозолеобразующего заряда, в процессе горения которого получается аэрозольная смесь из газа и твердых мелкодисперсных частиц. Далее состав выбрасывается в зону тушения через щелевидное сопловое отверстие по всей окружности генератора. Аэрозольное облако разбавляет очаг возгорания инертной средой и блокирует доступ кислорода, чем обеспечивает быструю локализацию и тушение пожара, а сопутствующее понижение температуры воздуха в помещении позволяет минимизировать пагубное воздействие высоких температур на окружающие предметы.
Особенности СТп-1400
- Быстрое тушение возгораний классов А2, В, Е и локализация возгораний класса А1.
- Высокая огнетушащая эффективность за счет кругового истечения аэрозоля.
- Максимальный объем зоны тушения в условно герметичном помещении для пожаров классов В и А2 составляет 28 м³.
- Заряд аэрозолеобразующего состава массой 1.4 кг.
- Активация электрическим импульсом возможна в ручном (кнопка) или автоматическом (ПКП, УСП ) режимах.
- Пуск в течении 3 (± 0.5) секунд после подачи на электровоспламенитель токового импульса 12-24 В продолжительностью 1-2 с.
- Проверка целостности пусковых цепей током до 0.01 А и 0.08 А при постоянном и периодическом контроле соответственно.
- Подача ОТВ в защищаемое пространство в течении 35-50 с.
- Выход аэрозоля через щелевидное отверстие по всему радиусу генератора.
- Мощный огнетушащий эффект за счет быстрого заполнения очага пожара негорючей средой, его охлаждения и блокирования доступа кислорода.
- Аэрозоль не повреждает окружающие предметы и не влияет на работу электрооборудования.
- Простая очистка помещения путем проветривания и влажной уборки.
- Малогабаритный металлический корпус с кронштейном для крепления на негорючую поверхность.
- Возможность перезарядки корпуса после сработки.
- Стабильная работа в температурном диапазоне -50...+50 °С.
- Максимальный срок службы – 7 лет.
Технические характеристики
| Способ пуска | электрический |
| Масса аэрозолеобразуещего заряда | 1.4 ± 0.1 кг |
| Максимальный объем условно герметичного помещения для пожаров класса В | 28 м³ |
| Огнетушащая способность аэрозоля при тушении пожаров А2 / В и локализации А1 | 0.054 кг/м³ |
| Инерционность | 3 ± 0.5 с |
| Время подачи огнетушащего аэрозоля | 35-50 с |
| Размеры температурных зон 75 / 200 / 400 °С | 1.25 / 0.2 / 0.1 м |
| Максимальная температура корпуса генератора во время и по окончании его работы | 75 °С |
| Максимальное выделяемое тепло | 6800 кДж |
| Параметры запуска: | |
| - напряжение запуска | 12-24 В |
| - вид тока | постоянный или переменный |
| - длительность импульса при 12 В / 24 В | более 2 с / 1 с |
| - сопротивление узла запуска | 8.2 Ом |
| Максимальные значения тока контроля состояния цепи запуска | |
| - при постоянном контроле | 0.01 А |
| - при периодическом контроле в течение не более 15 секунд при перерывах в протекании не менее 10 мин. | 0.08 А |
| Габариты | Ø220х84 мм |
| Масса снаряженного генератора | 3.916 ± 0.3 кг |
| Температурный диапазон эксплуатации | -50...+50 °С |
| Относительная влажность | до 98% при температуре +25 °С |
| Группа механического исполнения | группа М25 ГОСТ 17516.1-90 |
| Вероятность безотказного пуска | 0.98 |
| Срок службы | 7 лет |
| Гарантийный срок | 2 года с даты ввода в эксплуатацию |
| Срок складского хранения | не более 3 лет с даты изготовления |
