Генератор огнетушащего аэрозоля ГОА СТ-6750 – генератор огнетушащего аэрозоля с массой аэрозолеобразующего заряда 6.75 кг и электрическим способом запуска, предназначенный для оперативного тушения воспламененных электроустановок (Е), твердых (А2) и жидких (В) горючих веществ по всему объему защищаемого объекта. Эффективно применяется в автоматических установках пожаротушения помещений складов и производств, различных электротехнических объектов (электрощитовые, трансформаторные подстанции, кабельные каналы и тоннели) под напряжением до 40 кВ, серверных, АТС, радиоузлов, и других стационарных объектов, где тушение прочими способами не рекомендовано в связи с возможностью повреждения оборудования или материально-культурных ценностей.
Конструкция

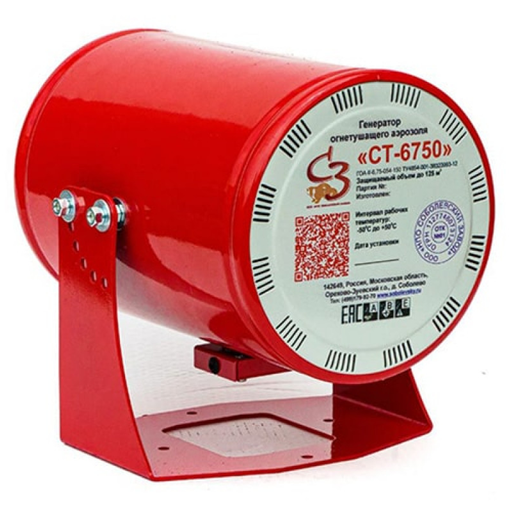

Генератор состоит из металлического корпуса циллиндрической формы с сопловыми отверстиями для выброса аэрозоля на одном из торцов. Внутри размещен аэрозолеобразующий заряд и охладитель, снаружи – электроактиватор в металлической коробке и кронштейн для крепления генератора на несгораемые основания.
Способ запуска
Пуск модуля происходит в течение 3 секунд с момента поступления токового импульса 12-24 В DC силой ˃1.1 А, источниками которого могут быть:
- автоматические устройства (приемно-контрольные приборы, сигнально-пусковые устройства и др.);
- устройства ручного пуска (кнопки).
Принцип действия
Поступающий на электроактиватор токовый импульс приводит к воспламенению аэрозолеобразующего заряда, в процессе горения которого получается аэрозольная смесь из газа и твердых мелкодисперсных частиц. Далее состав проходит через охладитель и выбрасывается в зону тушения через сопловые отверстия на торце генератора. Аэрозольное облако разбавляет очаг возгорания инертной средой и блокирует доступ кислорода, чем обеспечивает быструю локализацию и тушение пожара, а сопутствующее понижение температуры воздуха в помещении позволяет минимизировать пагубное воздействие высоких температур на окружающие предметы.
Особенности СТ-6750
- Быстрое тушение возгораний классов А2, В, Е и локализация возгораний класса А1.
- Высокая огнетушащая эффективность.
- Возможность направленной подачи аэрозоля в зону с наивысшей вероятностью возникновения пожара.
- Максимальный объем зоны тушения в условно герметичном помещении для пожаров класса В составляет 125 м³.
- Заряд аэрозолеобразующего состава массой 6.75 кг.
- Активация электрическим импульсом возможна в ручном (кнопка) или автоматическом (ПКП, УСП ) режимах.
- Пуск в течении 3 секунд после подачи на электроактиватор токового импульса 12-24 В DC силой ˃1.1 А.
- Проверка целостности пусковых цепей током до 0.01 А и 0.1 А при постоянном и периодическом контроле соответственно.
- Подача ОТВ в защищаемое пространство в течение 150 ± 22 с.
- Подача аэрозоля в защищаемое пространство через сопловые отверстия на торце генератора.
- Мощный огнетушащий эффект за счет быстрого заполнения очага пожара негорючей средой, его охлаждения и блокирования доступа кислорода.
- Аэрозоль не повреждает окружающие предметы и не влияет на работу электрооборудования.
- Простая очистка помещения путем проветривания и влажной уборки.
- Прочный металлический корпус с наклонным кронштейном для крепления на капитальные конструкции.
- Возможность перезарядки корпуса после сработки.
- Стабильная работа в температурном диапазоне -50...+50 °С.
- Максимальный срок службы – 7 лет.
Технические характеристики
| Способ пуска | электрический |
| Максимальный объем условно герметичного помещения для пожаров класса В | 125 м³ |
| Масса аэрозолеобразуещего заряда | 6.75 ± 0.6 кг |
| Масса охладителя | 1.81 ± 0.18 кг |
| Огнетушащая способность аэрозоля при тушении пожаров А2 и В | 0.054 кг/м³ |
| Огнетушащая интенсивность подачи аэрозоля | 0.00036 кг/(м³*с) |
| Инерционность | 3 ± 0.5 с |
| Время подачи огнетушащего аэрозоля | 150 ± 22 с |
| Выделяемое тепло | 24800 кДж |
| Размеры температурных зон 75 / 200 400 °С | 1.25 / 0.3 / 0.15 м |
| Размеры пожароопасных зон генератора (зажигающая способность) для горючей жидкости: | |
| - корпус генератора | 0.1 м |
| - огнетушащий аэрозоль | 0.85 м |
| Размеры пожароопасных зон генератора (зажигающая способность) для твердых горючих веществ: | |
| - корпус генератора | 0.1 м |
| - огнетушащий аэрозоль | 0.65 м |
| Размеры пожароопасных зон генератора (зажигающая способность) для горючих газовоздушных смесей: | |
| - корпус генератора | 0.1 м |
| - огнетушащий аэрозоль | 0.7 м |
| Параметры запуска: | |
| - пусковой ток | не менее 1.1 А |
| - напряжение запуска | 12-24 В |
| - длительность импульса | более 2 с |
| - сопротивление узла запуска | 5-5.5 Ом |
| Максимальные значения тока контроля состояния цепи запуска | |
| - при постоянном контроле | 0.01 А |
| - при периодическом контроле в течение не более 2 минут, с интервалами между включениями не менее 10 минут | 0.1 А |
| Габариты | Ø220х315 мм |
| Масса снаряженного генератора (без установочных и крепежных изделий) | 20 ± 1.5 кг |
| Температурный диапазон эксплуатации | -50...+50 °С |
| Относительная влажность | до 98% при температуре +25 °С |
| Вероятность безотказного пуска | 0.98 |
| Срок службы | 7 лет |
| Гарантийный срок | 2 года с даты ввода в эксплуатацию |
| Срок складского хранения | не более 3 лет с даты изготовления |
