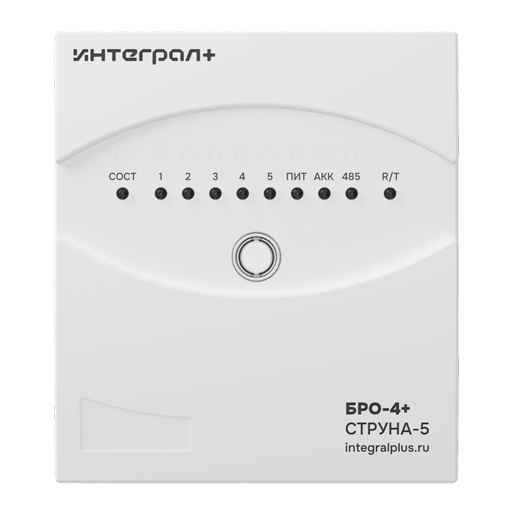

БРО-4+

Блок входит в состав РСПИ "Струна-5" и предназначен для контроля состояния 4-х ШС, управления внешними световыми и звуковыми оповеща-телями, формирования и передачи на ПЦО извещений о режиме работы бло-ка и состоянии ШС, а также передачи извещений на ПЦО от БПО подклю-ченных к блоку по интерфейсу RS-485.

Блок входит в состав РСПИ "Струна-5" и предназначен для: контроля со-стояния 8-ми ШС; управления внешними световыми и звуковыми оповещателя-ми; формирования и передачи на ПЦН извещений, посредством интерфейса RS-485 (через радиоканальный блок), о режиме работы блока и состоянии ШС.

Блок входит в состав РСПИ «Струна-5» и предназначен для контроля шестнадцати ШС с передачей тревожных извещений на ПЦН, а также обеспечения санкционированного доступа на охраняемый объект. Блок осуществляет передачу извещений на ПЦН по интерфейсу RS-485-1 через любые радио-канальные блоки и приемопередатчики РСПИ «Струна-5», оборудованные интерфейсом RS-485 и способные работать по протоколу «Струна-1000». 257 х 311 х 92 мм ВНИМАНИЕ! Блок работает в комплексе с ПУУ с ЖКИ имеющими прошивку версии 4.0 от 13.03.2008 либо более позднюю. Для проверки версии прошивки необходимо в состоянии ПУУ «Диагностика» одновременно нажать кнопки «1» и «3».

Радиомодем «Интеграл-160/2400-С5-5» предназначен для передачи извещений от проводных блоков РСПИ «Струна-5» на ПЦО и получения подтверждения о кор-ректном приеме данной информации, а также передачи извещений об изменении состояния своих пяти входов, запрограммированных на определенные извещения.

Модуль входит в состав РСПИ "Струна-5" и предназначен для: контроля состояния 4-х ШС; управления внешними световыми и звуковыми оповещателями; передачи на обьектовый блок данных о состоянии ШС посредством интерфейса RS-485. Габаритные размеры модуля — 129х61х30мм; Масса модуля не более 0,1 кг;

Консоль крепления антенны «Консоль К7» предназначена для крепления антенны объектовой комплекса «Струна-5» к стене здания.

Преобразователь интерфейса (ПИ) предназначен для преобразования сигналов интерфейса USB в сигналы интерфейса RS485 с гальванической изоляцией. Питание ПИ осуществляется от USB порта компьютера (ПК). ПИ предназначен для работы как оконечное устройство в линии RS485, поскольку имеет встроенный оконечный резистор 120 Ом.

Модуль предназначен для совместной работы с беспроводными датчи-ками Ладога и передачи данных о состоянии датчиков на блок радиока-нальный объектовый (БРО) системы Струна-5. Работу модуля можно разделить на два режима, в зависимости от вы-бранного протокола связи с БРО: 1) Модуль расширения шлейфов сигнализации. а) протокол Струна-1000. Данный протокол поддерживается блока-ми БРО-5GSM, БРО-6GSM. Поддерживается до 16 зон. Каждая зона каждого датчика занимает один светодиод (например, двухзонный датчик МК-РК займет два светодиода подряд). Пропущенные номе-ра датчиков занимают одну зону (светодиод зоны погашен). б) протокол V3 МРШС. Данный протокол поддерживается блоками БРО-5GSM, БРО-6GSM, БРО-5GSM+. То же, что для Струна-1000. 2) Модуль сопряжения Струна - Ладога: а) протокол V3 Струна-Ладога. Данный протокол поддерживается блоком БРО-5GSM+. Поддерживается 31 датчик. Также формиру-ются сообщения о состоянии батареи датчика, вскрытии корпуса датчика и пропадании связи с датчиком. Другие возможности модуля: - встроенная индикация состояния датчиков, - контроль состояния питания и вскрытия корпуса модуля, - выходы для управления внешними устройствами оповещения.

Блок входит в состав РСПИ «Струна-5» и предназначен для контроля одного ШС с передачей тревожных извещений на ПЦН, управления двумя каналами с внешними нагрузками по заданной логике, а также обеспечения санкционированного доступа на охраняемый объект. Блок осуществляет передачу извещений на ПЦН по интерфейсу RS-485 через любые радиоканальные (в том числе GSM) блоки и приемопередатчи-ки РСПИ «Струна-5», оборудованные интерфейсом RS-485. Блок поддержи-вает работу по интерфейсу с протоколами «Струна», «Струна-1000», «V3». 110х92х35мм

Модуль входит в состав РСПИ "Струна-5" и предназначен для: контроля состояния 16-и ШС; управления внешними световыми и звуковыми оповещателями; передачи на радиоканальный объектовый блок данных о состоянии ШС посредством интерфейса RS-485. Габаритные размеры модуля — 129х61х30мм; Масса модуля не более 0,1 кг; Срок службы до списания не менее 10 лет.

Антенна объектовая γ (гамма) — всенаправленная антенна диапазона 160 МГц, представляет собой полуволновой неразрезной вибратор с шунтовым питанием (гамма-трансформатором).

Преобразователь интерфейса предназначен для стыковки двух интерфейсов RS-485 и RS-232. Принцип работы преобразователя интерфейса заключается в преобразовании физического уровня одного интерфейса в уровни другого. Скорость передачи данных по интерфейсу RS-485 4800 бит/сек. Преобразователь интерфейса выполнен в пластмассовом корпусе с обеих сторон заканчивающийся разъемами для подключения. Обеспечивает гальваническую развязку БРП и ПЭВМ с напряжением электрического пробоя не менее 2,5 кВ. Преобразователь интерфейса подключается к COM-порту ПЭВМ.
