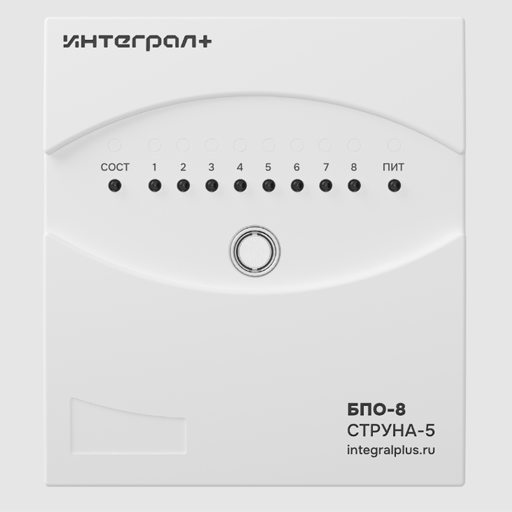

БПО-8

Антенна коллинеарная I - 300MU предназначена для использования в системах передачи цифровой и речевой информации. Антенна не требует применения модуля грозозащиты.

Преобразователь интерфейса (ПИ) предназначен для преобразования сигналов интерфейса USB в сигналы интерфейса RS485 с гальванической изоляцией. Питание ПИ осуществляется от USB порта компьютера (ПК). ПИ предназначен для работы как оконечное устройство в линии RS485, поскольку имеет встроенный оконечный резистор 120 Ом.

Антенна коллинеарная I - 100MV предназначена для использования в системах передачи цифровой и речевой информации. Антенна не требует применения модуля грозозащиты.

Преобразователь интерфейса предназначен для стыковки двух интерфейсов RS-485 и RS-232. Принцип работы преобразователя интерфейса заключается в преобразовании физического уровня одного интерфейса в уровни другого. Скорость передачи данных по интерфейсу RS-485 4800 бит/сек. Преобразователь интерфейса выполнен в пластмассовом корпусе с обеих сторон заканчивающийся разъемами для подключения. Обеспечивает гальваническую развязку БРП и ПЭВМ с напряжением электрического пробоя не менее 2,5 кВ. Преобразователь интерфейса подключается к COM-порту ПЭВМ.

Блок проводной объектовый 4-х шлейфный с клавиатурой. Блок входит в состав РСПИ "Струна-5" и предназначен для контроля состо-яния 4-х ШС, управления внешними световыми и звуковыми оповещателями, формирования и передачи на ПЦО извещений через любые, оснащенные интер-фейсом RS-485, радиоканальные блоки РСПИ «Струна-5» о режиме работы блока и состоянии ШС, обеспечения санкционированного доступа на охраняемый объект. 152х110х42мм

Консоль крепления антенны «Консоль К7» предназначена для крепления антенны объектовой комплекса «Струна-5» к стене здания.

Блок входит в состав РСПИ "Струна-5" и предназначен для контроля и индикации состояния 5-и ШС, управления внешними световыми и звуковыми оповещателями, формирования и передачи на ПЦО извещений о режиме работы блока и состоянии ШС, а также передачи извещений на ПЦО от БПО подключенных к блоку по интерфейсу RS-485. Блок оснащен встроенными светодиодными индикаторами, сигнализирующими состояние блока и ШС, а также встроенным ТМ. Блок может работать в диапазоне частот 146…174 МГц.

УКВ антенна диапазона 433 МГц с вертикальной поляризацией. Представляет собой направленную пятиэлементную антенну, предназначенную для использования совместно с радиомодемом «Интеграл-433/2400», а также с другими радиоустройствами, работающими в диапазоне 433 МГц. Антенна была специально разработана для радиоканальных охранных устройств и имеет прочную цельнометаллическую конструкцию, устойчивую к воздействиям внешней среды и не требующую использования средств грозозащиты (грозоразрядников). Монтируется на заземленной мачте. 580х60х60мм

Модуль входит в состав РСПИ "Струна-5" и предназначен для: контроля состояния 4-х ШС; управления внешними световыми и звуковыми оповещателями; передачи на обьектовый блок данных о состоянии ШС посредством интерфейса RS-485. Габаритные размеры модуля — 129х61х30мм; Масса модуля не более 0,1 кг;

Программатор AVR–1NKh–01 предназначен для последовательного внутрисхемного программирования микроконтроллеров семейства AVR Atmel Corparation в автономном (портативном) режиме. Носителем информации являются съемные микросхемы EEPROM. Микросхемы EEPROM программируются НПФ «Интеграл +» для различных микроконтроллеров AVR, используемых в блоках радиосистемы передачи извещений «Струна-5». В информации содержится тип AVR, программируемые файлы FLASH, EEPROM, фузы, защитные биты и контрольные числа. Автономный режим используется для модернизации внутреннего программного обеспечения контроллеров без снятия с объекта или для программирования большого количества контроллеров при производстве. Основные характеристики программатор AVR–1NKh–01: Габаритные размеры, не более 120 × 60 × 30; Масса, не более 120 г.; Питание от 4,0 до 5,5 В от программируемого контроллера или от источника питания постоянного тока; Температура окружающего воздуха –40…+50 °С Программатор AVR–1NKh–01 оснащен кнопкой для запуска программирования в автономном режиме, имеет светодиоды для индикации наличия питания, процесса программирования и ошибки.

УКВ антенна 434 МГц «волновой канал» представляет собой направленную пятиэлементную антенну с вертикальной поляризацией. Предназначена для использования в составе с радиомодемом 433

Блок входит в состав РСПИ «Струна-5» и предназначен для контроля шестнадцати ШС с передачей тревожных извещений на ПЦН, а также обеспечения санкционированного доступа на охраняемый объект. Блок осуществляет передачу извещений на ПЦН по интерфейсу RS-485-1 через любые радио-канальные блоки и приемопередатчики РСПИ «Струна-5», оборудованные интерфейсом RS-485 и способные работать по протоколу «Струна-1000». 257 х 311 х 92 мм ВНИМАНИЕ! Блок работает в комплексе с ПУУ с ЖКИ имеющими прошивку версии 4.0 от 13.03.2008 либо более позднюю. Для проверки версии прошивки необходимо в состоянии ПУУ «Диагностика» одновременно нажать кнопки «1» и «3».
