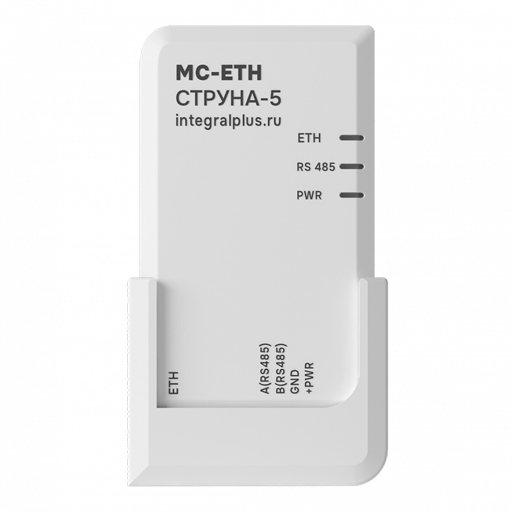

Модуль связи МС Ethernet Струна-5

ПУ входит в состав РСПИ "Струна-5" и предназначен для интерак-тивного контроля состояний блока радиоканального объектового БРО: отображения состояния блока и охранно-пожарных шлейфов, поста-новки и снятия с охраны, программирования электронных ключей Touch memory или программирования пользовательских паролей для изменения состояния блока БРО. Габаритные размеры блока, 110х90х35мм; Масса блока, не более 0,3 кг;

Блок входит в состав РСПИ "Струна-5" и предназначен для: контроля со-стояния 4-х ШС; управления внешними световыми и звуковыми оповещателями; формирования и передачи на ПЦО извещений о режиме работы блока и состоя-нии ШС, посредством Ethernet сети и GSM сети, приема и исполнения команд от ПЦО. Габаритные размеры блока, 150х110х35мм;

Блок входит в состав РСПИ "Струна-5" и предназначен для: светодиодной индикации состояния шлейфов, состояния разделов и состояния питания дочер-них устройств (ДУ).

Модуль предназначен для передачи состояния беспроводных датчиков системы Астра-РИ-М на блок радиоканальный объектовый системы Стру-на-5. Также осуществляется индикация состояния датчиков, контроль пита-ния модуля, контроль вскрытия модуля, управление внешними устройства-ми оповещения и индикации при помощи выходов типа открытый коллек-тор. Модуль организован как 16-ти шлейфное устройство, где каждому шлейфу может быть назначен один датчик. Если датчик назначен одному из шлейфов, он становится не доступным для назначения другим шлейфам. Датчик предварительно должен быть зарегистрирован в модуле. После назначения датчика, становится доступным выбор типа шлейфа. Шлейфу, которому не назначен датчик, является шлейфом с типом 0. Габаритные размеры модуля, мм — 129 х 61 х 30мм. Масса модуля — не более 0,1 кг.

Клавиатура предназначена для использования вместо считывателей и ключей TМ и может использоваться с различным охранным оборудованием, оборудованием контроля доступа, поддерживающим работу с ТМ. Работа клавиатуры заключается в преобразовании введенного с клавиш кода, длиной от 1 до 6 цифр в формат ключа ТМ и передаче его по однопроводному ин- терфейсу в оборудование. Введенный с клавиатуры код после передачи в оборудование удаляется из памяти клавиатуры. Клавиатура не хранит коды и не распознает их. Для работы клавиатуры используется «паразитное» питание с однопроводной линии, также как и в случае с ТМ, поэтому подключение дополнительной линии питания не требуется. Клавиатура имеет встроенный светодиодный индикатор состояния охраны и нажатия клавиш. К одной интерфейсной линии могут быть подключены несколько клавиатур и считывателей. Клавиатура может использоваться с любым оборудованием РСПИ «Струна-5», имеющим вход для подключения выносного считывателя ТМ. Использование клавиатуры с оборудованием сторонних производителей тре- бует предварительной проверки.

Пульт входит в состав РСПИ "Струна-5" и предназначен для настройки ра-диоканальных блоков, проводных блоков, блоков радиорасширения, при вводе в эксплуатацию и, в последующем, при эксплуатации блоков, если необходимо изменение параметров настройки. С помощью пульта возможно изменение па-раметров настройки как вручную, с использованием встроенных кнопок, так и в полуавтоматическом режиме, с использованием подключения к персональному компьютеру по USB шине. 92х63х30мм

Изделие входит в состав РСПИ "Струна-5" и предназначено для: контроля состояния носимой кнопки тревожной сигнализации, формирования и передачи на ПЦО и запрограммированные номера телефонов извещений, посредством GSM сети, о режиме работы и состоянии изделия. Передача сообщений на ПЦО по GSM сети осуществляется по каналам GPRS и Voice. Передача сообщений по каналу Voice осуществляется посред-ством взаимодействия с изделием «Коммуникатор GSM» из состава РСПИ «Струна-5». Передача сообщений хозорганам на запрограммированные теле-фонные номера по GSM сети осуществляется с помощью SMS сообщений. Изде-лие может быть запрограммировано на режим индивидуальной охраны, в этом режиме работа ведется только с использованием SMS сообщений. Габаритные размеры изделия — 100х49х28мм; Масса изделия не более 0,1 кг

Блок входит в состав РСПИ "Струна-5" и предназначен для: контроля со-стояния 5-ти ШС; управления внешними световыми и звуковыми оповещателя-ми; формирования и передачи на ПЦО извещений о режиме работы блока и со-стоянии ШС, посредством Ethernet сети и GSM сети; передачи извещений на ПЦО от ДУ и БПО, подключенных к блоку по интерфейсу RS-485 (проводных расширений); приема и исполнения команд от ПЦО. Габаритные размеры блока, 180х160х60мм; Масса блока не более 1,5 кг; Срок службы до списания не менее 10 лет.

Объектовый блок РСПИ СТРУНА-5 для организации беспроводной охранно-пожарной сигнализации на датчиках «Астра-РИ-М»: до 4 проводных шлейфов и до 24 радиоканальных зон, всего 28 зон на блок. Передача извещений на ПЦН и собственнику по GSM (GPRS, голос, SMS) на 2 SIM-картах, встроенный резервный источник питания на 2 аккумуляторах Li-Ion 18650, расширение по RS-485 до 31 проводного прибора.

Универсальный объектовый блок РСПИ СТРУНА-5 с поддержкой всех стандартов мобильной связи: 2G, 3G и 4G, плюс Ethernet в качестве основного или резервного канала. 6 проводных шлейфов, клавиатура с расширенными функциями, ЖК-дисплей, считыватель Touch Memory, до 16 независимых разделов охраны. Расширение по интерфейсу RS-485 до 31 проводного прибора, без встроенного аккумулятора.

Блок входит в состав РСПИ "Струна-5" и предназначен для: контроля со-стояния 4-х универсальных ШС и одного встроенного датчика ускорения (аксе-лерометра); управления внешними световыми и звуковыми оповещателями; формирования и передачи на ПЦО и собственнику (хозоргану) извещений, по-средством GSM сети, о режиме работы блока и состоянии ШС; формирования и передачи извещений на ПЦО о сработке КТС на базе GSM сотового телефона; приема и исполнения команд от ПЦО и собственника. Передача сообщений на ПЦО и прием команд от ПЦО по GSM сети осу-ществляется по двум каналам: GPRS каналу, при наличии на ПЦО канала ин-тернета с фиксированным IP адресом; голосовому («voice») каналу, при наличии на ПЦО «Коммуникатора GSM». Передача сообщений собственнику и прием команд от собственника по GSM сети осуществляется с помощью SMS сообще-ний. Блок может быть запрограммирован на режим индивидуальной охраны, в этом режиме работа ведется только с использованием SMS сообщений. Габаритные размеры блока, без учета антенны GSM, 124х124х35мм; Масса блока, без учета сетевого источника питания, не более 0,3 кг; Срок службы до списания не менее 10 лет.

Блок входит в состав РСПИ "Струна-5" и предназначен для: контроля состояния 4-х проводных ШС и до 10/14-и беспроводных охранно-пожарных датчиков; управления внешними световыми и звуковыми оповещателями; формирования и передачи на ПЦО и собственнику (хозоргану) извещений, посредством GSM сети, о режиме работы блока и состоянии ШС; формирования и передачи извещения на ПЦО о тревоге КТС на базе сотового телефона формата GSM; приема и исполнения команд от ПЦО и собственника. Передача сообщений на ПЦО и прием команд от ПЦО по GSM сети осу-ществляется по двум каналам: при наличии на ПЦО канала интернета с фикси-рованным IP адресом, с использованием GPRS; при наличии на ПЦО «Комму-никатора GSM», с использованием голосового («voice») канала связи. Передача сообщений собственнику и прием команд от собственника по GSM сети осуществляется с помощью SMS сообщений. Блок может быть запрограммирован на режим индивидуальной охраны, в этом режиме работа ведется только с ис-пользованием SMS сообщений. Блок имеет интерфейс подключения проводных расширений (RS-485) и мо-жет передавать на ПЦО извещения с проводных блоков БПО, а также приме-няться совместно с модулями сопряжения МС, модулями связи, пультами управления. Габаритные размеры блока — 110х97х35мм; Масса блока, не более 0,3 кг; Срок службы до списания не менее 10 лет.
