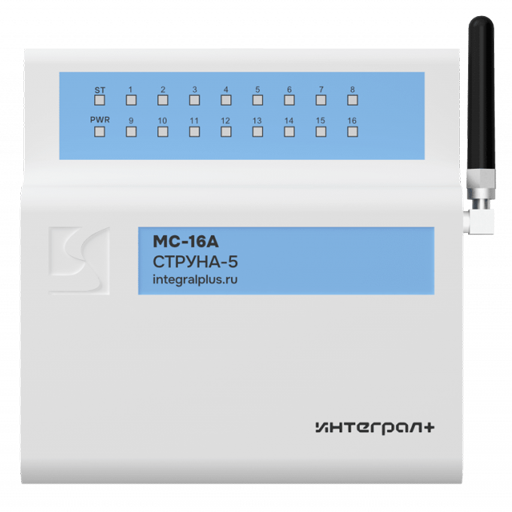

Модуль сопряжения МС 16А 16-шлейфный Астра Струна-5

Блок входит в состав РСПИ "Струна-5" и предназначен для: контроля состояния 4-х проводных ШС и до 10/14-и беспроводных охранно-пожарных датчиков; управления внешними световыми и звуковыми оповещателями; формирования и передачи на ПЦО и собственнику (хозоргану) извещений, посредством GSM сети, о режиме работы блока и состоянии ШС; формирования и передачи извещения на ПЦО о тревоге КТС на базе сотового телефона формата GSM; приема и исполнения команд от ПЦО и собственника. Передача сообщений на ПЦО и прием команд от ПЦО по GSM сети осу-ществляется по двум каналам: при наличии на ПЦО канала интернета с фикси-рованным IP адресом, с использованием GPRS; при наличии на ПЦО «Комму-никатора GSM», с использованием голосового («voice») канала связи. Передача сообщений собственнику и прием команд от собственника по GSM сети осуществляется с помощью SMS сообщений. Блок может быть запрограммирован на режим индивидуальной охраны, в этом режиме работа ведется только с ис-пользованием SMS сообщений. Блок имеет интерфейс подключения проводных расширений (RS-485) и мо-жет передавать на ПЦО извещения с проводных блоков БПО, а также приме-няться совместно с модулями сопряжения МС, модулями связи, пультами управления. Габаритные размеры блока — 110х97х35мм; Масса блока, не более 0,3 кг; Срок службы до списания не менее 10 лет.

Блок входит в состав РСПИ "Струна-5" и предназначен для: контроля со-стояния 5-ти ШС; управления внешними световыми и звуковыми оповещателя-ми; формирования и передачи на ПЦО извещений о режиме работы блока и со-стоянии ШС, посредством Ethernet сети и GSM сети; передачи извещений на ПЦО от ДУ и БПО, подключенных к блоку по интерфейсу RS-485 (проводных расширений); приема и исполнения команд от ПЦО. Габаритные размеры блока, 180х160х60мм; Масса блока не более 1,5 кг; Срок службы до списания не менее 10 лет.

ПУ входит в состав РСПИ "Струна-5" и предназначен для интерактивного контроля состояний блока радиоканального объектового БРО: отображения состояния блока и охранно-пожарных шлейфов, поста-новки и снятия с охраны, программирования электронных ключей Touch memory или программирования пользовательских паролей для изменения состояния блока БРО. Габаритные размеры блока, 110х90х35мм; Масса блока, не более 0,3 кг;

Количество проводных универсальных ШС – 16; Количество разделов с независимой тактикой охраны – до 2-х; 4 программируемых выхода типа «открытый сток» для подключения внешних устройств, ток коммутации не более 500 мА, напряжение не более 50В; Встроенная клавиатура для ввода кодов управления состоянием; Встроенное гнездо для ключей Touch Memory; Вход подключения выносного считывателя Touch Memory; Поддерживаемые ключи Touch Memory – DS1990A, DS1961S (защищенный от копирования); Выход подключения выносного светодиода индикации состояния; Выход для питания внешних устройств, напряжение питания 10,0…14,0В, максимальный ток потребления 1 А (защита самовосстанавливающимся предохранителем); Используемые каналы связи для работы с ПЦН – GSM GPRS и GSM «Voice»; Используемый канал связи для информирования хозорганов – GSM SMS; Количество используемых операторов GSM связи (слотов SIM карт) -2; Диапазон рабочих частот GSM 850/900/1800/1900 MГц; Излучаемая мощность несущей передатчика 1…2 Вт; Питание блока осуществляется от источника постоянного тока напряжением 10,0-14,0В; Ток потребления блока с короткозамкнутыми шлейфами, без учета внешних потребителей, не более 1 А; Габаритные размеры блока, 140х126х43мм; Масса блока, не более 0,3 кг;

Блок входит в состав РСПИ "Струна-5" и предназначен для: контроля со-стояния 5-ти ШС; управления внешними световыми и звуковыми оповещателя-ми; формирования и передачи на ПЦО и собственнику (хозоргану) извещений, посредством GSM сети, о режиме работы блока и состоянии ШС; передачи из-вещений на ПЦО от БПО и модулей расширения ШС подключенных к блоку по интерфейсу RS-485 (проводных расширений); формирования и передачи изве-щения на ПЦО о сработке КТС на базе сотового телефона формата GSM; прие-ма и исполнения команд от ПЦО и собственника. Передача сообщений на ПЦО и прием команд от ПЦО по GSM сети осу-ществляется по двум каналам: при наличии на ПЦО канала интернета с фикси-рованным IP адресом, с использованием GPRS; при наличии на ПЦО «Комму-никатора GSM», с использованием голосового («voice») канала связи. Передача сообщений собственнику и прием команд от собственника по GSM сети осу-ществляется с помощью SMS сообщений. Блок может быть запрограммирован на режим индивидуальной охраны, в этом режиме работа ведется только с ис-пользованием SMS сообщений. − Габаритные размеры блока, 210х163х70мм; − Масса блока не более 1,5 кг; − Срок службы до списания не менее 10 лет.

Предназначен для резервирования радио и GSM каналов связи приборов РСПИ «Струна-5» с помощью Wi-Fi канала. Работа в сети Wi-Fi стандартов 802.11 b/g/n. Все параметры настраиваются на стороне БРО, сам модуль не содержит настроек, что упрощает процедуру программирования системы. Габаритные размеры -180х46х23мм (включая антенну); Масса — не более 0,05кг (включая антенну); Температурный диапазон эксплуатации — -10…+50°С; Поставляется в комплекте с креплением на стену.

Клавиатура предназначена для использования вместо считывателей и ключей TМ и может использоваться с различным охранным оборудованием, оборудованием контроля доступа, поддерживающим работу с ТМ. Работа клавиатуры заключается в преобразовании введенного с клавиш кода, длиной от 1 до 6 цифр в формат ключа ТМ и передаче его по однопроводному ин- терфейсу в оборудование. Введенный с клавиатуры код после передачи в оборудование удаляется из памяти клавиатуры. Клавиатура не хранит коды и не распознает их. Для работы клавиатуры используется «паразитное» питание с однопроводной линии, также как и в случае с ТМ, поэтому подключение дополнительной линии питания не требуется. Клавиатура имеет встроенный светодиодный индикатор состояния охраны и нажатия клавиш. К одной интерфейсной линии могут быть подключены несколько клавиатур и считывателей. Клавиатура может использоваться с любым оборудованием РСПИ «Струна-5», имеющим вход для подключения выносного считывателя ТМ. Использование клавиатуры с оборудованием сторонних производителей тре- бует предварительной проверки.

Пульт входит в состав РСПИ "Струна-5" и предназначен для настройки ра-диоканальных блоков, проводных блоков, блоков радиорасширения, при вводе в эксплуатацию и, в последующем, при эксплуатации блоков, если необходимо изменение параметров настройки. С помощью пульта возможно изменение па-раметров настройки как вручную, с использованием встроенных кнопок, так и в полуавтоматическом режиме, с использованием подключения к персональному компьютеру по USB шине. 92х63х30мм

Блок входит в состав РСПИ "Струна-5" и предназначен для: контроля состояния 4-х ШС; управления внешними световыми и звуковыми оповещателями; формирования и передачи на ПЦО и собственнику извещений, посредством GSM сети, о режиме работы блока и состоянии ШС; формирования и передачи извещения на ПЦО о сработке КТС на базе сотового телефона формата GSM; приема и исполнения команд от ПЦО и собственника. Передача сообщений на ПЦО и прием команд от ПЦО по GSM сети осуществляется по двум каналам: при наличии на ПЦО канала интернета с фиксированным IP адресом, с использованием GPRS; при наличии на ПЦО «Коммуникатора GSM», с использованием голосового («voice») канала связи. Передача сообщений собственнику и прием команд от собственника по GSM сети осуществляется с помощью SMS сообщений. Блок может быть запрограммирован на режим индивидуальной охраны, в этом режиме работа ведется только с использованием SMS сообщений. Габаритные размеры блока, 110х90х35мм; Масса блока, не более 0,3 кг;

Блок входит в состав РСПИ "Струна-5" и предназначен для: контроля состояния 4-х проводных ШС и до 10/14-и беспроводных охранно-пожарных датчиков; управления внешними световыми и звуковыми оповещателями; формирования и передачи на ПЦО и собственнику (хозоргану) извещений, посредством GSM сети, о режиме работы блока и состоянии ШС; формирования и передачи извещения на ПЦО о тревоге КТС на базе сотового телефона формата GSM; приема и исполнения команд от ПЦО и собственника. Передача сообщений на ПЦО и прием команд от ПЦО по GSM сети осу-ществляется по двум каналам: при наличии на ПЦО канала интернета с фикси-рованным IP адресом, с использованием GPRS; при наличии на ПЦО «Комму-никатора GSM», с использованием голосового («voice») канала связи. Передача сообщений собственнику и прием команд от собственника по GSM сети осуществляется с помощью SMS сообщений. Блок может быть запрограммирован на режим индивидуальной охраны, в этом режиме работа ведется только с ис-пользованием SMS сообщений. Блок имеет интерфейс подключения проводных расширений (RS-485) и мо-жет передавать на ПЦО извещения с проводных блоков БПО, а также приме-няться совместно с модулями сопряжения МС, модулями связи, пультами управления. Габаритные размеры блока — 110х97х35мм; Масса блока, не более 0,3 кг; Срок службы до списания не менее 10 лет.

Предназначен для резервирования радио и GSM каналов связи приборов РСПИ «Струна-5» с помощью Ethernet канала. Работа в сети 10BASE-T/100BASE-TX Ethernet. Все параметры настраиваются на стороне БРО, сам модуль не содержит настроек, что упрощает процедуру программирования системы. Габаритные размеры — 76х46х23мм; Масса — не более 0,045кг; Температурный диапазон эксплуатации — -10…+50°С; Поставляется в комплекте с креплением на стену.

Блок входит в состав РСПИ "Струна-5" и предназначен для: светодиодной индикации состояния шлейфов, состояния разделов и состояния питания дочер-них устройств (ДУ).
