Система определения протечки воды М3000-КПВ предназначена для осуществления дискретного круглосуточного мониторинга контролируемого объекта с целью выявления фактов утечки воды благодаря чувствительным элементам, с помощью которых можно определить протечку воды.
Система применяется в отапливаемых и неотапливаемых закрытых помещениях и интегрируется в системы автоматизации и диспетчеризации по протоколу Modbus RTU. В состав Системы кроме комплекта входят: проходной кабель, чувствительный элемент.
Система применяется в отапливаемых и неотапливаемых закрытых помещениях и интегрируется в системы автоматизации и диспетчеризации по протоколу Modbus RTU.
В состав Системы входит:
- Комплект М3000-КПВ-К
- Проходной кабель М3000-КПВ-ПК
- Чувствительный элемент М3000-КПВ-СК
Комплект М3000-КПВ-К состоит из:
- М3000-КПВ-КС - контроллер системы
- М3000-КПВ-ВК (вводной кабель) предназначен для подключения контроллера к чувствительному элементу, обеспечивая удобство подключения и расположения контроллера по отношению к объектам мониторинга
- М3000-КПВ-КТ (конечный терминал) предназначен для присоединения к последнему элементу цепи в качестве конечного элемента, определяющего её завершенность. В случае необходимости конечный терминал можно «вынести» в удобное место используя проходной кабель в качестве удлинителя
Функции системы:
- Непрерывный мониторинг состояния чувствительного элемента длиной до 500 м
- Определение факта ближайшего места протечки воды
- Формирование, хранение, приём и передача данных по протоколу MODBUS в качестве ведомого
- Отображение текущих состояний на светодиодах лицевой панели контроллера
- Формирование звукового сигнала при определение факта протечки
- Управление контактами встроенного в контроллер электромагнитного реле
- Контроллер системы может быть использован как полностью автономное устройство, так и как подчиненное сетевое устройство, входящее в состав глобальной системы мониторинга и управления объектом
Преимущества:
- Сплошной контроль - в отличие от точечных датчиков, кабельный сенсор охватывает всю трассу
- Надёжность - IP30, дублированное питание, срок службы 10 лет
- Интеграция - прямая совместимость с системами на базе М3000-Т Инсат и MasterSCADA 4D через Modbus RTU
Основное применение:
- Серверные помещения, центры обработки данных, дата-центры
- Инженерные коммуникации зданий
- Банковские ячейки, банкоматы и архивы с бумажными документами
- Коммуникационное оборудование
- Операционные и помещения реанимации
- Помещения с важным оборудованием и данными
- Музеи, выставочные залы, библиотеки
- Объекты ЖКХ, требующие мониторинга
Основные технические характеристики системы, определяющиеся характеристиками комплекта
| Наименование характеристики | Значение |
|---|---|
| Аппаратные возможности по обнаружению | |
| Максимальная дальность обнаружения протечки | 500 м |
| Время обнаружения протечки максимальное | 20 с |
| Интерфейс передачи данных | |
| Физический интерфейс связи | RS-485 |
| Коммуникационный протокол | MODBUS RTU |
| Параметры связи | 9600 bps, 8N1 |
| Количество адресов | 254 (адрес по умолчанию: 1) |
| Максимальная дальность связи по RS-485 | до 1200 м |
| Параметры сухих контактов э/м реле | |
| Релейные выходы | SPDT |
| Параметры релейных выходов | 125VAC/500mA, 24VDC/2A |
| Электропитание контроллера | |
| Диапазон напряжения питания | 24 В (от 18,0 до 28,0 постоянного тока) |
| Потребляемый ток (24VDC)* | не более 100 мА |
| Количество входов питания | 2 (дублируют) |
| Температуры эксплуатации и хранения | |
| Диапазон рабочих температур контроллера | от минус 20 до плюс 50 °С |
| Диапазон рабочих температур эксплуатации чувствительного элемента М3000-КПВ-СК | от 0 до плюс 70 °С |
| Влажность | от 0 до 80% без конденсата |
| Технические характеристики корпуса | |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP30 |
| Масса контроллера | не более 0,3 кг |
| Габаритные размеры контроллера | 55 ×88 ×59 мм |
| Материал корпуса | огнестойкий ABS пластик, цвет – белый |
| Установка | стандартная рейка DIN35 |
| Эксплуатационные параметры | |
| Время готовности контроллера к работе после включения | 1 мин |
| Время непрерывной работы контроллера | круглосуточно |
| Средняя наработка контроллера на отказ в дежурном режиме работы | не менее 80000 ч |
| Вероятность безотказной работы за 1000 ч | 0,98758 |
| Средний срок службы контроллера | 10 лет |
| Время технической готовности контроллера к работе | не более 30 с |
| Индустриальные радиопомехи, создаваемые контроллером по ГОСТ Р 51318.22 (СИСПР22—2006) пп. 5.1, 6.1 | не выше третьей степени |
| Устойчивость к механическим воздействиям по ГОСТ 25 1099-83 |
категория размещения 03 |
| Устойчивость к климатическим воздействиям по ГОСТ 25 1099-83 |
исполнение О3 |
*- Рекомендуется использовать резервированные источники питания производства АО НВП «Болид»: МИП-24 исп.20 (МИП-24-2/П5-Р-RS), МИП-24 исп.21 (МИП-24-3/П5-RS), РИП-24 исп.02 (РИП-24-1/7М4), РИП-24 исп.12 (РИП-24-1/7М4-Р).
Технические характеристики вводного и проходного кабеля
| Технические характеристики | М3000-КПВ-ВК, М3000-КПВ-ПК-005, М3000-КПВ-ПК-020, М3000-КПВ-ПК-100 |
|---|---|
| Температура окружающей среды (рабочая, минимум) | 0 °С |
| Температура окружающей среды (рабочая, максимум) | 70 °С |
| Допустимое отклонение, | ±5 °С |
| Температура хранения | от минус 20 до + 70 °С |
| Внешний диаметр | 5,4 мм |
| Диаметр жилы | 0,92 мм |
| Допустимый радиус изгиба | 100 мм |
| Материал изоляции | полимерное покрытие |
| Количество токопроводящих жил | 2 |
| Материал токопроводящей жилы | металл |
* - Конструкция и принцип работы М3000-КПВ-К не предусматривает его использования вне системы автономно. Поэтому монтаж, подключение, проверка, меры предосторожности и эксплуатационные ограничения будут рассматриваться с учётом наличия М3000-КПВ-СК

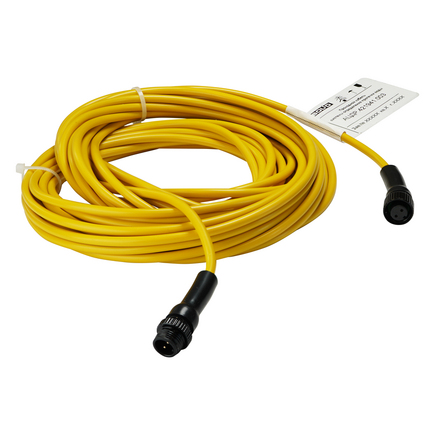

Основные технические характеристики чувствительного элемента
| Наименование характеристики | Значение |
|---|---|
| Структура чувствительного элемента М3000-КПВ-СК | витая пара, утопленная в каркасе |
| Каркас чувствительного элемента М3000-КПВ-СК | проводящий фторполимер с армированием |
| Токопроводящий материал жил | металл |
| Внешний диаметр | 6,0 мм |
| Материал изоляции сигнального провода | фторполимер |
| Удельное сопротивление сигнального провода | не более 28 Ом/м |
| Цвет кабеля | жёлтый яркий |
| Допустимый радиус изгиба | 100 мм |
| Удельный вес кабеля | 0,028 кг/м |
| Пороговое значение длины участка чувствительного элемента М3000-КПВ-СК для определения протечки для сигнализации на любом отрезке кабеля длиной до 500 м | 50 мм |
| Температура окружающей среды (рабочая, минимум) | 0 °C |
| Температура окружающей среды (рабочая, максимум) | 70 °C |
| Время высыхания и восстановления работоспособности после извлечения из воды | 15 сек |
| Метод очистки | протирание чистой тканью |
| Длина чувствительного элемента (в изделии М3000-КПВ-СК) * | от 1 до 400 м |
* - Длина чувствительного элемента в системе может быть увеличена добавлением чувствительного(ых) элемента(ов) до максимум 500 метров.
* - Конструкция и принцип работы М3000-КПВ-СК не предусматривает его использования вне системы автономно. Поэтому монтаж, подключение, проверка, меры предосторожности и эксплуатационные ограничения будут рассматриваться с учётом наличия М3000-КПВ-К.
