Прибор пультовой оконечный комбинированной системы передачи извещения "Эгида" (далее - ППО "Эгида") предназначен для получения, обработки и отображения извещений о пожаре, неисправностях, запуске систем автоматического пуска и речевого оповещения, а также информационного обеспечения действий персонала центра мониторинга при обработке тревожных извещений, неисправностей и служебной информации. ППО "Эгида" работает совместно с приборами оконечными объектовыми "УО-4С", "С2000-PGE", "С2000-PGE исп.01" по каналам связи GSM/GPRS, с прибором "С2000-PGE" и "С2000-PGE исп.01" - по локальной сети.
СОСТАВ

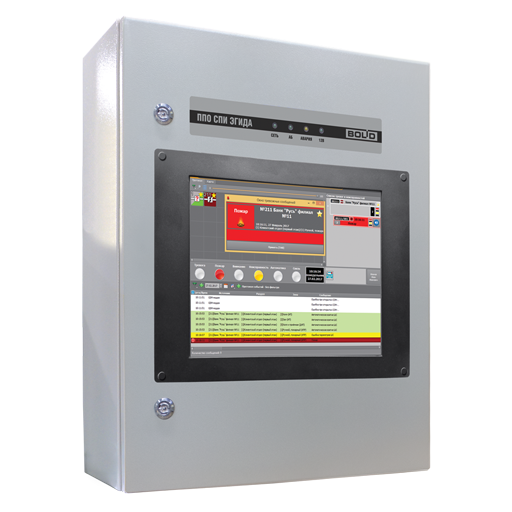

ППО КСПИ «Эгида» - пультовой прибор, выполненный в виде шкафа защищённого исполнения с сенсорным экраном на лицевой панели для осуществления пожарного мониторинга и реагирования и блоком индикации работы источника питания. Имеет возможность подключения внешнего монитора и периферийных устройств (клавиатура, мышь).
ВНУТРИ ШКАФА ППО РАЗМЕЩАЮТСЯ:
- Промышленный ПК защищённого исполнения
- GSM-модем
- Сенсорный экран 15 дюймов
- 8-ми портовый коммутатор Ethernet
- Приёмный модуль УОП-3 GSM
- Модуль блока питания и коммутации
Аккумуляторные батареи 12В х 40А·ч (приобретаются отдельно)
ОСОБЕННОСТИ
- Конструкция прибора представляет металлический корпус с сенсорным жидкокристаллическим дисплеем, единичными световыми индикаторами обобщённых состояний объектов на дисплее и дополнительными световыми индикаторами аварийных состояний питания прибора на корпусе.
- В ППО КСПИ «Эгида» предустановлен специализированный пакет программного обеспечения для организации работы оператора и администратора, взаимодействия с приёмными и объектовыми оконечными устройствами. Интерфейс программы и процедура настройки БД полностью аналогичны АРМ ПЦО Эгида-3, но для удобства работы с сенсорным дисплеем добавлена поддержка Touchscreen в интерфейс рабочего места оператора.
- К ППО КСПИ «Эгида» допускается подключение приборов ИСО «Орион» по проводным каналам связи и протоколам «Орион» и «Орион ПРО» (без использования приборов передачи извещений) с применением преобразователей протокола «С2000- Ethernet», USB-RS232 и др.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
- Обеспечивает приём, расшифровку и отображение сигналов «ВНИМАНИЕ», «ПОЖАР-1», «ПОЖАР-2», «ПУСК», «ЗАДЕРЖКА ПУСКА», «БЛОКИРОВКА ПУСКА», «СБРОС ЗАДЕРЖКИ ПУСКА», «ОСТАНОВ», «АВТОМАТИКА ОТКЛЮЧЕНА», «ТРЕВОГА», «НЕИСПРАВНОСТЬ», «ОТКЛЮЧЕН», сигналов неисправностей, сигналов потери связи с приборами пожарной сигнализации, оконечными приборами передачи извещений, пультовыми приборами. А также обеспечивает получение другой служебной информации, обработку этой информации и ее отображение на встроенном экране на совмещённых многоцветных индикаторах в соответствии с требованиями ГОСТ Р 53325-2012 и ГОСТ Р 34701-2020
- Звуковая сигнализация в режимах «Тревога», «Пожар», «Пуск», «Неисправность» осуществляется внутренним звуковым сигнализатором
- Приём извещений от ПОО и систем передачи извещений разных производителей с использованием протоколов Ademco Contact ID, CSD (DC-09), SMS, SurGard по беспроводным каналам сотовой связи GSM/GPRS, локальной сети Ethernet на приёмные устройства «УОП-3 GSM», GSM-модем и сетевую плату ППО КСПИ «Эгида»
- Возможность сетевого режима работы
- Взаимодействие с мобильными приложениями АРМ «ГБР» и «Личный кабинет»
- Взаимодействие с АРМ Орион ПРО через программный модуль интеграции
- Возможность оповещения абонентов по электронной почте и СМС через сервис уведомления абонентов
- Возможность осуществлять дистанционный сброс тревог пожарной сигнализации (по определённым каналам связи)
- Отображение мультисостояний объектов пожарной охраны, охраняемых зон и разделов, состояний приборов в любой момент времени на экране рабочего места
- Разделение функций контроля элементов системы сигнализации: шлейфов, выходов, приборов, каналов связи.
- Просмотр состояния всех объектов пожарной охраны и логических элементов на интерактивном поэтажном плане объекта и ситуационной топографической карте
- Контроль выполнения команд оператора через систему протоколирования и использования диалоговых окон
- Графическое систематизированное представление БД (оборудования и охраняемых объектов)
- Система отчётов
Технические характеристики
| ОПИСАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Количество входов питания | 2 входа | |
| Основной источник питания – сеть переменного тока 50/60 Гц | (190…235) В | |
| Резервный источник питания – батареи серии "Болид" АБ 1240 (С, М)* или аналогичные | 12В, 40А*ч (2 шт) | |
| Потребляемая мощность: | при питании от внешней сети 220В | 120 ВА |
| при питании от АКБ | 120 ВА | |
| Напряжение на батареях, при котором она отключается от нагрузки | (10,2±0,6) В | |
|
Максимальный ток потребления от батарей |
3,5 А | |
|
Пиковое потребление тока при питании от сети 220В |
4,9 А | |
| Время непрерывной работы от полностью заряженных батарей при токе нагрузки 3,5 А и температуре +25 °С | Не менее 24 часов | |
| Время технической готовности к работе встроенного источника питания после включения его питания | 120 секунд | |
| Параметры встроенного монитора 15" | ||
| Диагональ экрана | 15 дюймов (соотношение сторон 3×4) | |
| Разрешение экрана | 1024×768 точек | |
| Тип экрана | Сенсорный, резистивный, без защитного покрытия | |
| Тип подключения | HDMI (встроенный) | |
| Параметры встроенного микропроцессорного блока управления | ||
| Тип процессора | Intel Core i5 | |
| Объём оперативной памяти | 8 Гб DDR4 | |
| Объём SSD накопителя | 256 Гб | |
| Параметры ППО Эгида при работе с ПОО | ||
| Максимальное количество ПОО на один ППО КСПИ «Эгида» (объектов охраны) / Общее кол‑во контролируемых зон | Не более 1000 / 200 тыс. зон | |
| Максимальное количество контролируемых элементов на один ПОО/пульт "С2000M" | До 9999 адресных извещателей, входов или выходов | |
| Максимальное количество ППКП, разделов и зон | при использовании ПОО "УО-4С" на один ПКУ "С2000М" | Не более 125 ППКП, 99 разделов и 253 зон |
|
при использовании ПОО «С2000-PGE»/ «C2000-PGE исп.01» на один ПКУ «С2000М» |
Не более 125 ППКП, 99 разделов и 999 зон | |
| при использовании ПОО «С2000-PGE»/ «C2000-PGE исп.01» на один ППКУП «Сириус» | Не более 123 ППКП, 63 разделов и 999 зон | |
| Параметры работы в сети GSM | ||
| Диапазон частот | (2G) 900-1800 MHz | |
| Количество SIM карт | 3 | |
| Поддерживаемые протоколы | GSM USSD, GSM CSD, GSM SMS, GSM GPRS, GSM Голос | |
| Параметры работы в локальной сети Ethernet | ||
| Количество портов | 8 | |
| Поддерживаемые протоколы | Орион, Орион Про, SIA DC-09, SurGard, Ademco Contact ID | |
| Скорость передачи по Ethernet | до 100 Мбит/с | |
| Скорость соединения по Ethernet | от 10 до 100 Мбит/с | |
| Максимальная длина кабеля UTP (витая пара) | 100 метров (на каждый порт) | |
| Параметры работы с интерфейсом RS232 | ||
| Длина линии связи RS-232 | не более 20 м | |
| Поддерживаемые протоколы | Орион Про | |
| Прочие характеристики | ||
| Максимальное количество одновременно используемых каналов связи | не более 4 (GSM (GSM Contact ID, SMS, CSD, GPRS), проводная телефонная линия (2 канала), локальная сеть Ethernet, радиоканал) | |
| Максимальное количество приемо-передатчиков в системе | не более 1000 устройств | |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | класс защиты II | |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP41 | |
| Устойчивость к механическим воздействиям по ОСТ 25 1099-83 | категория размещения 3 | |
| Вибрационные нагрузки: | диапазон частот, при устроении до 4,9 м/с2; Гц | 1-35 |
| максимальное ускорение | 0,5g | |
| Климатическое исполнение по ОСТ 25 10099-83 | О3 | |
| Диапазон рабочих температур, C | от 0 до +40 | |
| Относительная влажность воздуха, % | до 93 при температуре +40 C | |
| Масса прибора с АКБ | не более 52 кг | |
| Габаритные размеры ППО КСПИ «Эгида» | 650x500x220 мм | |
| Время непрерывной работы прибора | круглосуточно | |
| Средняя наработка на отказ в дежурном режиме работы | не менее 40000 ч | |
| Вероятность безотказной работы | 0,975 | |
| Средний срок службы прибора | не менее 10 лет | |
* Буквы: С, М определяют срок службы батареи – 12 лет и 15 лет соответственно.
