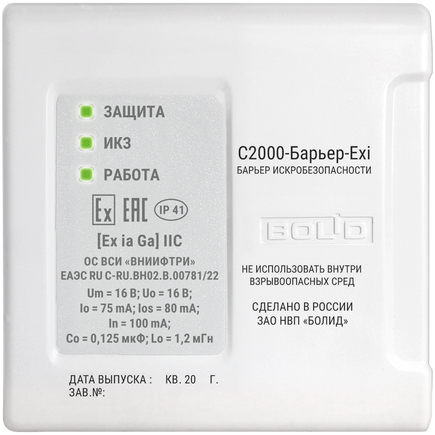

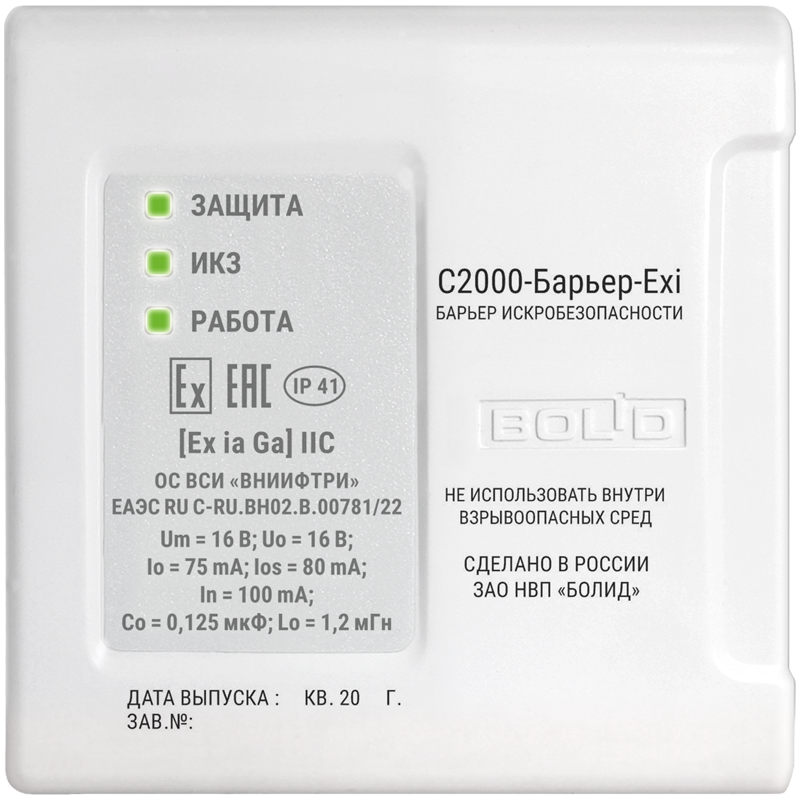

Барьер искробезопасности С2000-Барьер-Exi. Предназначен для создания искробезопасной двухпроводной линии связи (ДПЛС) контроллеров С2000-КДЛ и С2000-КДЛ-2И, при подключении к ним адресных устройств с видом взрывозащиты «искробезопасная цепь (iа)».
Предотвращает возникновение электрической искры в цепях, размещаемых во взрывоопасных зонах. Искробарьер относится к связанному электрооборудованию группы IIC и предназначен для установки вне взрывоопасной зоны.
- Формирует искробезопасную цепь (iа) в линии ДПЛС контроллера С2000-КДЛ. Маркировка взрывозащиты [Exia]IIC
- Применяется для подключения приборов во взрывоопасных зонах «0», «1», «2», «20», «21», «22»
- Применяется с приборами ДИП-34А-03-Exi, С2000-ИП-03-Exi, ИПР 513-3АМ-Exi-IP67, С2000-Спектрон-207/607/807-Exi, БРИЗ-Exi и др.
- Питание С2000-Барьер-Exi осуществляется от самой ДПЛС
С2000-Барьер-Exi оснащён ИКЗ на входе, во взрывобезопасной зоне и на выходе – в искробезопасной цепи.
Есть три светодиода индикации состояния:
- зелёный – работа
- желтый – срабатывание встроенного ИКЗ
- красный – срабатывание токоограничения в искробезопасной цепи
Барьеры искробезопасности не могут формировать кольцевой интерфейс для подключаемых адресных устройств. В С2000-Барьер-Exi осуществляется токоограничение искробезопасной цепи на уровне 75 мА, что достаточно для ответвления от кольцевой ДПЛС одной ЗКПС в 32 адресных устройства.
Технические характеристики
| Маркировка взрывозащиты | [Exia]IIC |
| Максимальное выходное напряжение, Uo | 16 В |
| Максимальный выходной ток (ток ограничения электронной защиты), Io | 75 мА |
| Максимальное напряжение входной цепи, Um | 16 В |
| Максимальный ток короткого замыкания, Ios | 80 мА |
| Номинальный ток предохранителя, Iп | 100 мА |
| Проходное сопротивление в открытом состоянии | 2 Ом |
| Максимальное проходное сопротивление в сработавшем состоянии | 200 Ом |
| Максимальная внешняя емкость, Co | 0,125 мкФ |
| Максимальная внешняя индуктивность, Lo | 1,2 мГн |
| Средний ток потребления в режиме холостого хода | не более 1 мА |
| Степень защиты оболочки | IP40 |
| Диапазон рабочих температур | от минус 30 до + 65 |
| Масса барьера | не более 0,2 кг |
| Габаритные размеры барьера | 102х108х39 |
| Средний срок службы | 10 лет |
| Тип монтажа | установка на DIN-рейку |
