В соответствии с пунктом 5.4 СП 484.1311500.2020 система пожарной автоматики должна быть спроектирована таким образом, чтобы при единичной неисправности линии связи или электропитания становилось невозможным управление только одной однотипной зоной противопожарной защиты.
При этом отказ автоматического управления однотипной зоной противопожарной защиты из-за неисправности линии связи не должен влиять на возможность ручного управления этой же зоной с помощью органов управления ППУ (ППКУП) и УДП.
Блоки, соответствующие требованиям

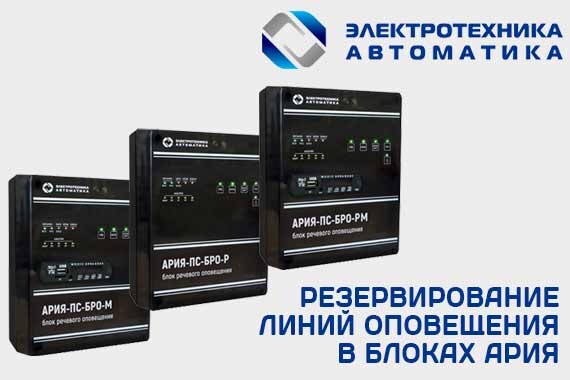

Указанным требованиям полностью соответствуют следующие блоки речевого оповещения:
В конструкции перечисленных блоков предусмотрены контакты ТРВ и ОБЩ, а также ПУСК и ОБЩ, которые используются для резервирования линии оповещения.
Схема подключения
Для обеспечения резервирования линии оповещения, подключаемой от ППКОП или кнопки ручного запуска, необходимо:
- Основную линию подключить к контактам ТРВ и ОБЩ.
- Резервную линию подключить к контактам ПУСК и ОБЩ.
- Установить перемычку № 4 в группе «ЗОНА» в положение ON.
При такой конфигурации основная и резервная линии дублируют друг друга. Контроль целостности линий при этом сохраняется.
